DIY TV端子同軸から交換してみた

ロードもどきの後ろタイヤを交換したり、隣に家が建ったためBSが映らなくなってたので、パラボナアンテナの設置位置の調整したり。
パラボナアンテナ調整は案外簡単だったので、さっさとやれば良かった・・・。
家にあった鉄柱やらを使って立てる場所を換えたので費用0だった。
線を延ばさないといかんと思ってたけど案外いけたなぁ。やっとBS観れるよ。

本日のDIYのご紹介は、壁のTV端子交換でございます。
同軸むき出しで付けないといけないので交換してみました。(交換しなくても使えるんだけどね)
これが交換前の端子。

カーマで買ってきた「小型直列ユニット テレビ端子用 CSW-70P」
色んな端子が売っててウキウキした。こーゆーの大好きだったりする。

横はこんな感じで、同軸ケーブルを接続できるようになってます。

蓋を外すとこんな感じになってます。

更に外すと現状はこんな感じで同軸ケーブルが接続されてます。

現状のコネクタを外すと壁から同軸ケーブルが出てるだけになります。

元の端子は外して、買ってきたのを付けてみる。

付いてた金具でかしめて固定しますが、あってるかどうかは分かりません。
ただしっかり固定しないと端子が中に落ち込んじゃうので必須です。

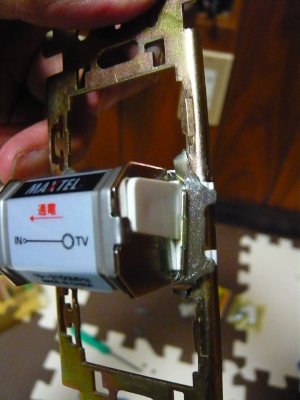

こんな感じに無理やりかしめております。かなり手間がかかったですよ。

で、壁から出てる同軸ケーブルを接続してから壁に取り付けします。

蓋を戻して完了です。


ポイントは枠の金具自体を使用して締め付けてあるってことです。
最初はこんな感じで真ん中が内側に出っ張ってました。
これでコネクタを固定してたんですよ、多分・・・。

で、強引に元に戻して買ってきた端子をつけてから、ペンチで強引に締め付けました。
端子には調度良い溝があって上手くいけばスルっと入るはずです。

上の方の画像を見なおしてみてください。

えー、すべて素人の作業ですのであってるかどうかは保証しませんです。
固定の仕方(かしめ部分)は本来とは違うと思いますよ。
ちなみにまだTVが映るか試験してませんのでしからず。

備忘録的にのこしておきやす。

あ~楽しかったぁ。LANやった時よりは簡単だった。
